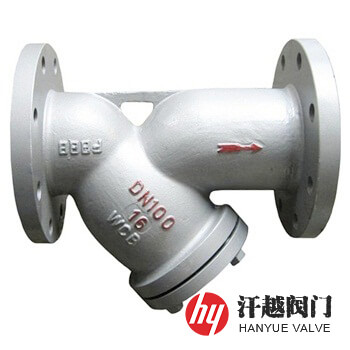

SRYI4石油化工泵用Y型過濾器產品概述
SRYI4石油化工泵用Y型過濾器是一種制造、檢驗及驗收符合SH/T 3411-1999的規定，宜設置在管道直徑小于DN600的泵入口處，起阻擋不同粒徑固體雜質，保護泵正常運行的整體鑄制Y型過濾器，其鑄件表面平整光滑，且無縮孔、毛刺、粘砂、夾砂、鱗屑、裂紋等缺陷，器內無積水、臟污、加工屑和損傷等，濾筒采用多孔板卷制，濾網無特殊要求時，選用不銹鋼絲網，規格及技術要求按現行《工業用金屬編織方孔篩網》GB5330的規定，它的主要結構材料可選用碳鋼、低合金鋼和奧氏體不銹鋼等，當使用溫度＞200℃時，需根據工作壓力與工作溫度的對應關系來進行選擇，但必須滿足輸送介質的性質及管道操作條件的要求。本產品部件的布置做到了結構合理、檢修方便和阻力損失較小。
SRYI4石油化工泵用Y型過濾器部件材料
| 序號 | 部件名稱 | 材料名稱 | ||||
| 1 | 殼 體 | WCB | CF8 | CF3 | CF8M | CF3M |
| 2 | 殼 蓋 | WCB | CF8 | CF3 | CF8M | CF3M |
| 3 | 濾 網 | 304 | 304 | 304L | 316 | 316L |
| 4 | 密封墊片 | 聚四氟乙烯、金屬環形墊、金屬纏繞墊 | ||||
| 5 | 排污堵頭 | 304 | 304 | 304L | 316 | 316L |
| 6 | 螺 柱 | 35CrMoA | 304 | 304 | 316 | 316 |
| 7 | 螺 母 | 30CrMoA | 304 | 304 | 316 | 316 |
SRYI4石油化工泵用Y型過濾器性能規范
| 公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
| 水壓試驗壓力(MPa) | 2.4 | 3.75 | 6.0 | 3.0 | 7.5 |
| 氣密性試驗壓力(MPa) | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
| 設計制造 | SH/T 3411-1999 石油化工泵用過濾器選用、檢驗與驗收 | ||||
| 法蘭標準 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | ||||
| 檢驗試驗 | SH/T 3411-1999 石油化工泵用過濾器選用、檢驗與驗收 | ||||
| 濾網目數 | 2目 ~ 600目 | ||||
| 適用溫度 | -80℃ ~ 540℃ | ||||
SRYI4石油化工泵用Y型過濾器主要尺寸
| 公稱壓力 PN | 公稱直徑 DN | 安裝尺寸 | 有效過濾 面積(m2) | |||
| L(mm) | H1(mm) | H(mm) | B(in) | |||
| 16 ~ 25 | 15 | 150 | 119 | 167 | R ? | 0.00090 |
| 20 | 150 | 119 | 167 | R ? | 0.00090 | |
| 25 | 150 | 119 | 167 | R ? | 0.00090 | |
| 32 | 170 | 150 | 209 | R ? | 0.00175 | |
| 40 | 170 | 150 | 209 | R ? | 0.00352 | |
| 50 | 280 | 180 | 335 | R ? | 0.00515 | |
| 80 | 360 | 250 | 436 | R ? | 0.01100 | |
| 100 | 380 | 280 | 540 | R ? | 0.01400 | |
| 150 | 520 | 360 | 710 | R ? | 0.03200 | |
| 200 | 660 | 450 | 890 | R ? | 0.05600 | |
| 250 | 850 | 665 | 1240 | R ? | 0.08830 | |
| 以上尺寸僅供參考，表中未列出的其他規格參數，請咨詢汗越閥門技術部！ | ||||||
SRYI4石油化工泵用Y型過濾器結構圖
