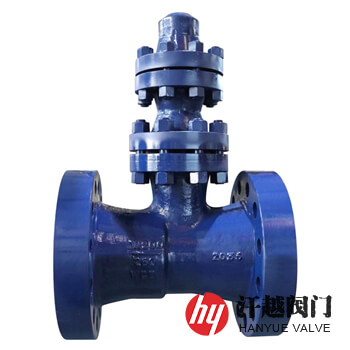

空排止回閥產品概述
空排止回閥是一種安裝在火電機組的高壓給水泵出口管道上，防止給水倒流，保護給水泵的自動回流閥，其配合水泵較小流量自動再循環旁閥工作，維持系統的正常運行，當給水泵在低負荷或者出口截門關閉狀態時，自動再循環旁路閥應處于開啟位置，以保證水泵的正常運行，當該閥主路開啟時，再循環旁路閥就自動關閉。本產品應出口垂直向上安裝，在介質的作用下主閥瓣上下移動，介質倒流時，借助介質壓力及彈簧作用下關閉主閥通道，此時旁路閥開啟，當主閥瓣全開時，旁路閥關閉。
空排止回閥主閥瓣設在閥內主流道上，閥體側部有一排空口，在排空口設一閥片并通過連桿與主閥瓣連接，當給水達到相應的壓力后，介質推動主閥瓣移動脫離閥座，給水流出，同時由于主閥瓣上升，帶動連桿轉動，撥動排空口閥片，關閉排空口。當給水流量減小時，該閥主閥瓣下落，推動連桿撥開排空閥片，開啟再循環門維持水泵較小流量，防止泵內水溫升高而產生汽化，形成汽蝕，保護給水泵，當停泵時，主閥瓣在彈簧作用力下反向移動關閉閥門，從而防止高壓水錘對給水系統的破壞。
空排止回閥部件材料
| 序號 | 部件名稱 | 材料名稱 | ||||
| 1 | 閥 體 | WCB | CF8 | CF3 | CF8M | CF3M |
| 2 | 閥 瓣 | 20 | 304 | 304L | 316 | 316L |
| 3 | 彈 簧 | 60Si2Mn | 17-7PH | 17-7PH | 17-7PH | 17-7PH |
| 4 | 撥 叉 | 304 | 304 | 304L | 316 | 316L |
| 5 | 軸 套 | 304 | 304 | 304L | 316 | 316L |
| 6 | 連 接 叉 | 20 | 304 | 304L | 316 | 316L |
| 7 | 連接法蘭 | WCB | CF8 | CF3 | CF8M | CF3M |
| 8 | 排放法蘭 | WCB | CF8 | CF3 | CF8M | CF3M |
| 9 | 端 蓋 | WCB | CF8 | CF3 | CF8M | CF3M |
空排止回閥性能規范
| 公稱壓力PN(MPa) | 10.0 | 16.0 | 20.0 | 25.0 | 32.0 |
| 水壓強度試驗壓力(MPa) | 15.0 | 24.0 | 30.0 | 37.5 | 48.0 |
| 水壓密封試驗壓力(MPa) | 10.0 | 16.0 | 20.0 | 25.0 | 32.0 |
| 氣密封試驗壓力(MPa) | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 |
| 設計制造 | NB/T 47044、ASME B16.34 | ||||
| 結構長度 | GB/T 12221、ASME B16.10或符合我廠與用戶協商確定的其他尺寸 | ||||
| 連接法蘭 | JB/T 79、GB/T 9124.1、HG/T 20592、ASME B16.5等 | ||||
| 檢驗試驗 | NB/T 47044、API 598 | ||||
空排止回閥主要尺寸
| 公稱壓力 PN | 公稱通徑 DN | 外形尺寸/mm | 公稱壓力 PN | 公稱通徑 DN | 外形尺寸/mm | ||
| L | H | L | H | ||||
| 100 | 65 | 400 | 314 | 200 | 65 | 400 | 314 |
| 80 | 450 | 314 | 80 | 450 | 314 | ||
| 100 | 450 | 449 | 100 | 450 | 449 | ||
| 125 | 450 | 637.5 | 125 | 450 | 637.5 | ||
| 150 | 550 | 637.5 | 150 | 550 | 637.5 | ||
| 175 | 610 | 687 | 175 | 610 | 687 | ||
| 200 | 680 | 754 | 200 | 680 | 754 | ||
| 225 | 725 | 754 | 225 | 725 | 754 | ||
| 250 | 725 | 754 | 250 | 725 | 754 | ||
| 以上尺寸僅供參考，表中未列出的其他規格參數，請咨詢汗越閥門技術部！ | |||||||
空排止回閥結構圖
如果你需訂購我廠電站閥系列產品，咨詢時煩請說明公稱通徑、公稱壓力、材質、使用介質、工作溫度及端部連接形式等，本產品應垂直安裝，承壓件有鑄造和鍛造兩種，鍛件常用材料主要有A105、A182 F22、A182 F91、A182 F304、A182 F316及A182 F316L等。
