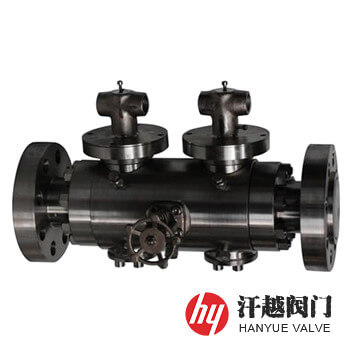

DBB球閥產品概述
DBB球閥是一種具有兩個密封副的雙截斷和排放球閥，在關閉位置時，兩個密封副可同時保持密封狀態，中腔內(兩個密封副間)的閥體有一個泄放介質壓力的接口。其分焊接閥體和三片式結構兩大系列，具有雙截斷和排放功能，一個閥體帶有兩個球體，兩個球體之間的閥腔帶一個外部排放閥(針形截止閥)，密封性能可靠，適用于多臺閥門串聯，密封要求嚴格的場合。該閥工作狀態包括兩個球體同時開啟和關閉兩種，球體通道跟閥體通道重合，閥門處于開啟狀態，根據安裝需要，介質可以從閥門的任意一端進入，閥門從開到關通過手柄驅動閥桿順時針方向旋轉90°，閥門關閉，截斷進入閥門通道的流體介質，閥門從關到開，閥桿逆時針方向旋轉90°閥門開啟，接通管道中的流體介質。本產品可根據實際工況及介質性質，設計成適用于常溫、高溫、低溫、超低溫、耐腐蝕、耐磨損等。
DBB球閥部件材料
| 序號 | 部件名稱 | 材料名稱 | ||||
| 1 | 閥 體 | ASTM A105 | ASTM A182 F304 | ASTM A182 F304L | ASTM A182 F316 | ASTM A182 F316L |
| 2 | 左右閥蓋 | ASTM A105 | ASTM A182 F304 | ASTM A182 F304L | ASTM A182 F316 | ASTM A182 F316L |
| 3 | 閥 座 | R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、SS+HF | ||||
| 4 | 球 體 | ASTM A105+ENP | ASTM A182 F304 | ASTM A182 F304L | ASTM A182 F316 | ASTM A182 F316L |
| 5 | 閥 桿 | ASTM A182 F6a | ASTM A182 F304 | ASTM A182 F304L | ASTM A182 F316 | ASTM A182 F316L |
| 6 | 固 定 軸 | ASTM A182 F6a | ASTM A182 F304 | ASTM A182 F304L | ASTM A182 F316 | ASTM A182 F316L |
| 7 | 填 料 | GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE | ||||
| 8 | 連 接 盤 | ASTM A105 | ASTM A182 F304 | ASTM A182 F304L | ASTM A182 F316 | ASTM A182 F316L |
| 9 | 泄 放 閥 | ASTM A105 | ASTM A182 F304 | ASTM A182 F304L | ASTM A182 F316 | ASTM A182 F316L |
DBB球閥性能規范
| 公稱壓力Class | 150 | 300 | 600 | 900 | 1500 |
| 殼體試驗壓力(MPa) | 3.0 | 7.5 | 16.5 | 22.5 | 39.0 |
| 高壓密封試驗壓力(MPa) | 2.2 | 5.5 | 12.1 | 16.5 | 28.6 |
| 低壓密封試驗壓力(MPa) | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 |
| 設計制造 | API 6D-2014 管道及管線閥門規范 | ||||
| 結構長度 | ASME B16.10-2022、API 6D-2014 | ||||
| 法蘭標準 | ASME B16.5-2017、ASME B16.47-2017等 | ||||
| 檢驗試驗 | API 6D-2014 管道及管線閥門規范 | ||||
DBB球閥結構圖
