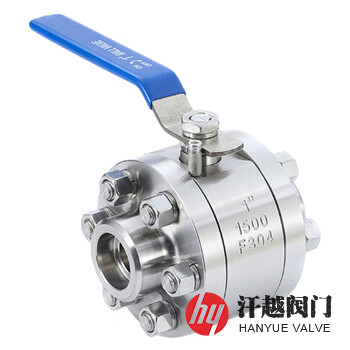

高溫高壓球閥產品概述
高溫高壓球閥是一種適用于公稱壓力不大于PN760(Class4500)，使用溫度不超過620℃，介質為水、蒸汽的火電站用高溫高壓球閥，其閥體材料可根據管路中介質的溫度、壓力和性質，選用碳素鋼(如A105)、合金結構鋼(如A182 F11、A182 F22、A182 F91和A182 F92)及奧氏體不銹鋼(如A182 F304、A182 F304L、A182 F316、A182 F316L)等，球體和閥座接觸面經硬化工藝處理后，表面硬度能達到45~65HRC，滿足了高溫高壓工況的使用要求，彈簧選用Inconel750鎳基合金，它在800℃以下具有很高的強度、韌性和耐氧化性，疲勞強度高。該閥的填料結構一般采用上、下不少于一圈夾不銹鋼絲或耐腐蝕合金絲編織的柔性石墨填料，中間為成型柔性石墨壓環。本產品特適合安裝在火力發電廠的汽水管路系統上，起切斷或接通管道中流動的介質的作用。
高溫高壓球閥部件材料
| 序號 | 部件名稱 | 材料名稱 | |||
| 1 | 閥 體 | A182 F11 CL.2 | A182 F22 CL.3 | A182 F91 | 12CrMoV |
| 2 | 閥 桿 | A182 F6a CL.2 | A182 F6a CL.2 | A182 F91 | 12Cr13 |
| 3 | 球 體 | A182 F6a CL.2+STL | A182 F6a CL.2+STL | A182 F91+STL | 12Cr13+STL |
| 4 | 閥 座 | A182 F6a CL.2+STL | A182 F6a CL.2+STL | A182 F91+STL | 12Cr13+STL |
| 5 | 彈 簧 | Inconel750 | Inconel750 | Inconel750 | Inconel750 |
| 6 | 填 料 | GRAPHITE | GRAPHITE | GRAPHITE | GRAPHITE |
| 7 | 填料壓蓋 | A182 F11 CL.2 | A182 F22 CL.3 | A182 F91 | 12CrMoV |
| 8 | 左右閥蓋 | A182 F11 CL.2 | A182 F22 CL.3 | A182 F91 | 12CrMoV |
高溫高壓球閥性能規范
| 公稱壓力Class | 600 | 900 | 1500 | 2500 |
| 殼體試驗壓力(MPa) | 16.5 | 22.5 | 39.2 | 65.2 |
| 高壓密封試驗壓力(MPa) | 12.1 | 16.5 | 28.6 | 47.75 |
| 低壓密封試驗壓力(MPa) | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 |
| 設計制造 | GB/T 12224、JB/T 12387、ASME B16.34 | |||
| 結構長度 | GB/T 12221、ASME B16.10 | |||
| 對焊端部 | 按GB/T 12224、ASME B16.25或訂貨合同的規定 | |||
| 承插焊端 | 按GB/T 14383、ASME B16.11或訂貨合同的規定 | |||
| 檢驗試驗 | GB/T 12224、GB/T 26480、API 598 | |||
高溫高壓球閥主要尺寸
| 公稱壓力 Class | 公稱尺寸 NPS | 結構尺寸/mm | |||||
| d | SW | L1 | L | H | W | ||
| 1500 | ? | 6 | 14.3 | 9.5 | 92 | 53 | 130 |
| ? | 9 | 17.7 | 9.5 | 92 | 53 | 130 | |
| ? | 13 | 21.9 | 9.5 | 92 | 56 | 130 | |
| ? | 19 | 27.3 | 12.5 | 111 | 70 | 160 | |
| 1 | 25 | 34.0 | 12.5 | 127 | 80 | 220 | |
| 1 ? | 32 | 42.8 | 12.5 | 140 | 90 | 250 | |
| 1 ? | 38 | 48.9 | 12.5 | 152 | 100 | 250 | |
| 2 | 49 | 61.2 | 16.0 | 178 | 110 | 290 | |
| 表中未列出的其他規格參數，請咨詢汗越閥門技術部！ | |||||||

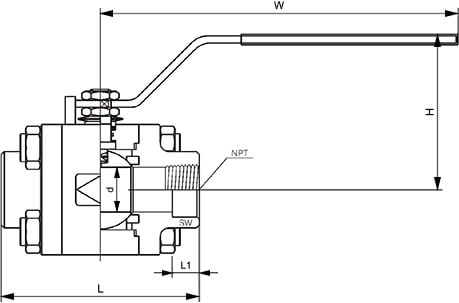

高溫高壓球閥結構圖
