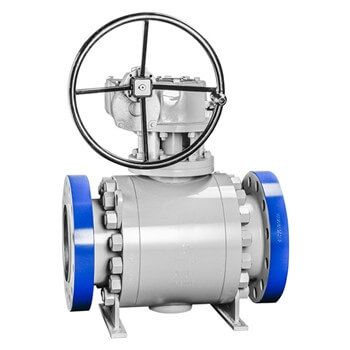

高壓球閥產品概述
高壓球閥主要承壓部件由鍛件或棒料加工而成，宜安裝在流體工作壓力大于10.0MPa的場合，作切斷閥使用，也可設計成節流和控制流量之用，其左右側蓋通過螺栓配螺母固定在中體的兩側，球體放置在閥腔內，兩旁分別設有閥座組件，而閥桿的一端插入到球形體頂部的軸孔內，另一端則穿過閥體的頂端與傳動機構連接。該閥主體采用鍛造的方法制造，材料晶粒組織均勻，不存在氣孔、疏松、大尺寸圓形夾雜、柱狀組織等缺陷，而且金屬致密，綜合機械性能好，應力集中區域呈流線型，抗高溫蠕變、疲勞能力高。本產品具有承壓能力強、流體阻力小、開關迅速方便、密封性好、可靠性高等優點，因此廣泛應用在石油、化工、造紙、電力及含硫化氫介質、雜質多、腐蝕嚴重的天然氣長輸管線。
高壓球閥部件材料
| 序號 | 部件名稱 | 材料名稱 | ||||
| 1 | 中 體 | A105 | A182 F304 | A182 F304L | A182 F316 | A182 F316L |
| 2 | 側 蓋 | A105 | A182 F304 | A182 F304L | A182 F316 | A182 F316L |
| 3 | 閥 座 | R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、SS+HF | ||||
| 4 | 球 體 | A105+ENP | A182 F304 | A182 F304L | A182 F316 | A182 F316L |
| 5 | 閥 桿 | A182 F6a | A182 F304 | A182 F304L | A182 F316 | A182 F316L |
| 6 | 填 料 | GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE | ||||
| 7 | 連 接 板 | A105 | A182 F304 | A182 F304L | A182 F316 | A182 F316L |
| 8 | 固 定 軸 | A182 F6a | A182 F304 | A182 F304L | A182 F316 | A182 F316L |
高壓球閥性能規范
| 公稱壓力PN(MPa) | 10.0 | 16.0 | 25.0 | 32.0 | 40.0 |
| 殼體試驗壓力(MPa) | 15.0 | 24.0 | 37.5 | 48.0 | 60.0 |
| 液體高壓密封試驗壓力(MPa) | 11.0 | 17.6 | 27.5 | 35.2 | 44.0 |
| 氣體低壓密封試驗壓力(MPa) | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 |
| 設計制造 | GB/T 12237、GB/T 21385、GB/T 19672、ASME B16.34、API 608、API 6D | ||||
| 結構長度 | GB/T 12221、GB/T 19672、ASME B16.10、API 6D | ||||
| 法蘭標準 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | ||||
| 檢驗試驗 | GB/T 26480、JB/T 9092、GB/T 13927、API 598、API 6D | ||||
高壓球閥主要尺寸
| 公稱壓力 PN | 公稱尺寸 DN | 外形尺寸/mm | 公稱壓力 PN | 公稱尺寸 DN | 外形尺寸/mm | ||
| d | L | d | L | ||||
| 250 (Class1500) | 50 | 49 | 371 | 400 (Class2500) | 50 | 42 | 454 |
| 65 | 62 | 422 | 65 | 52 | 514 | ||
| 80 | 74 | 473 | 80 | 62 | 584 | ||
| 100 | 100 | 549 | 100 | 87 | 683 | ||
| 150 | 144 | 711 | 150 | 131 | 927 | ||
| 200 | 192 | 841 | 200 | 179 | 1038 | ||
| 250 | 239 | 1000 | 250 | 223 | 1292 | ||
| 300 | 287 | 1146 | 300 | 265 | 1445 | ||
| 表中未列出的其他規格尺寸，請咨詢汗越閥門技術部！ | |||||||
